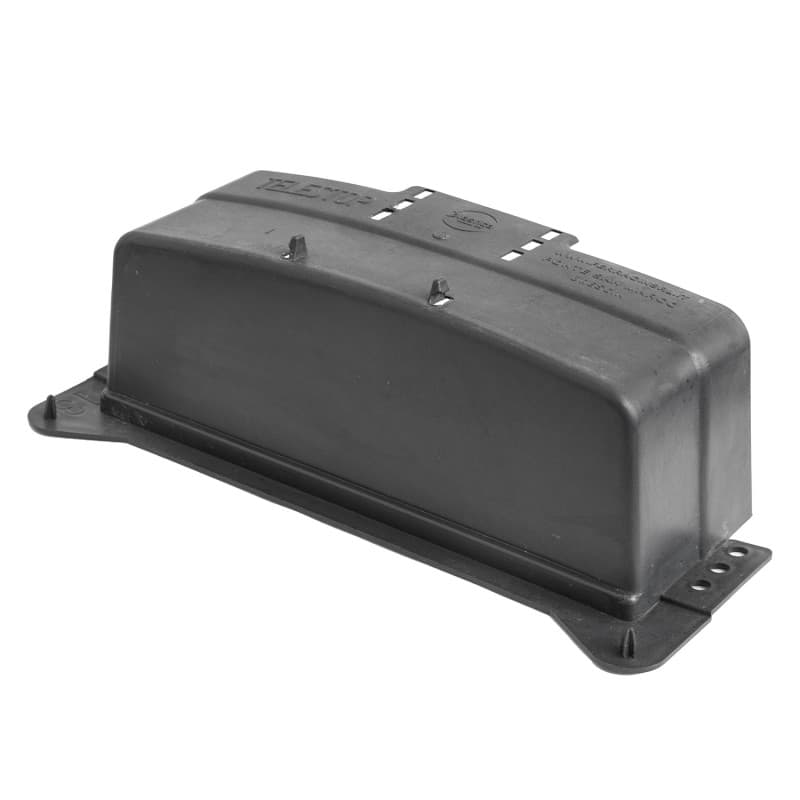

Prodlužovací díl ARCO - Rozměr: 13 cm

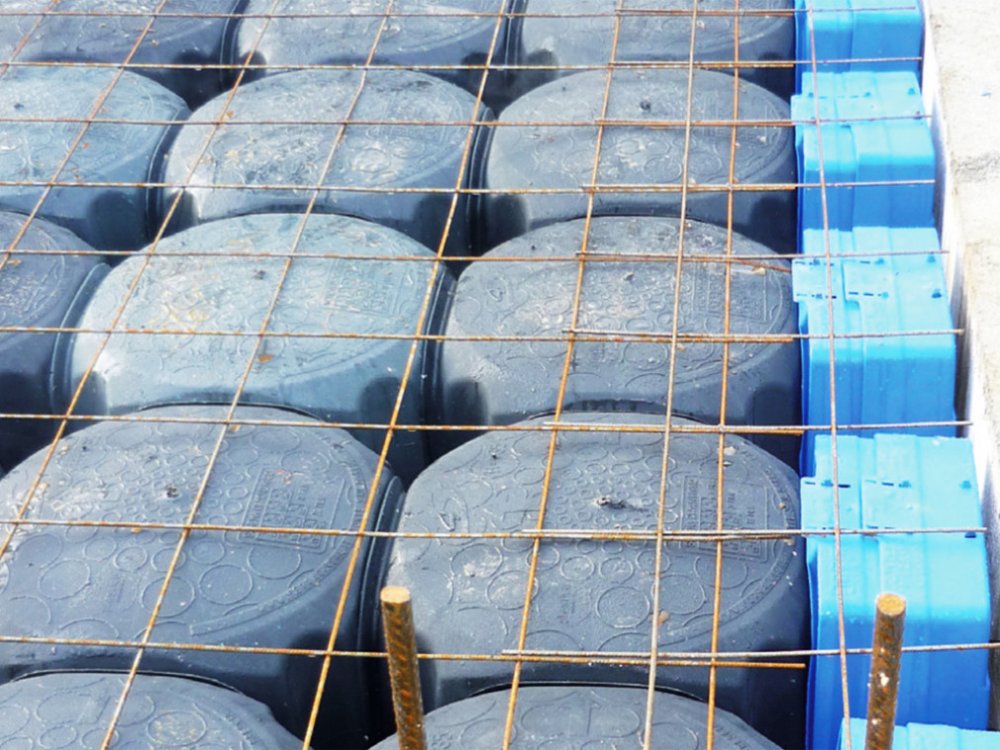

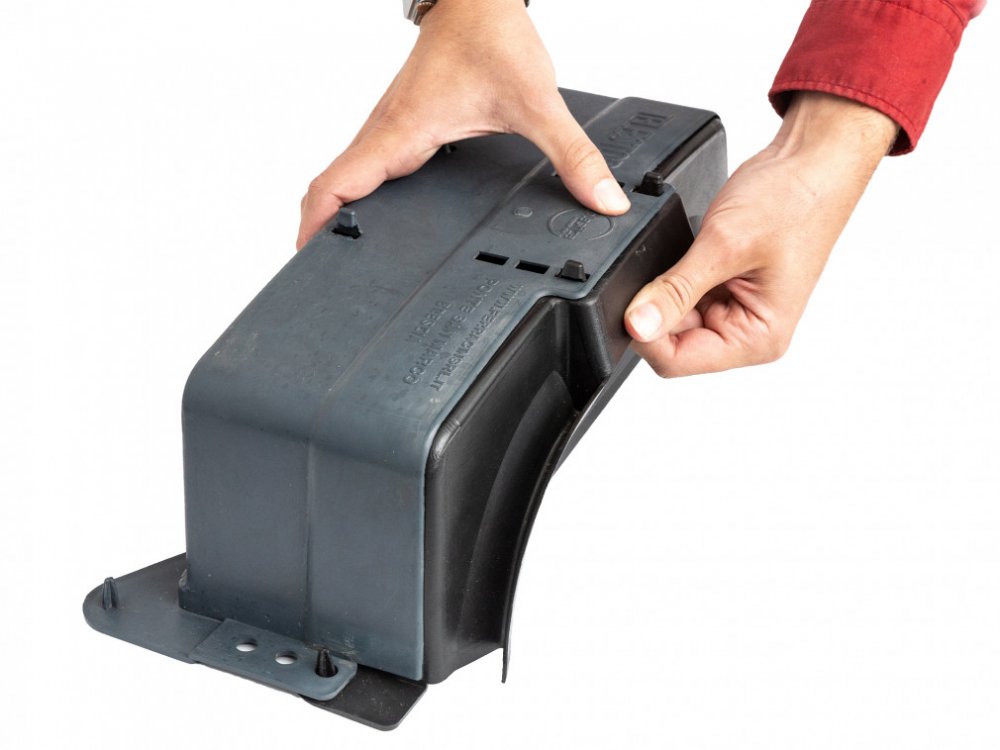

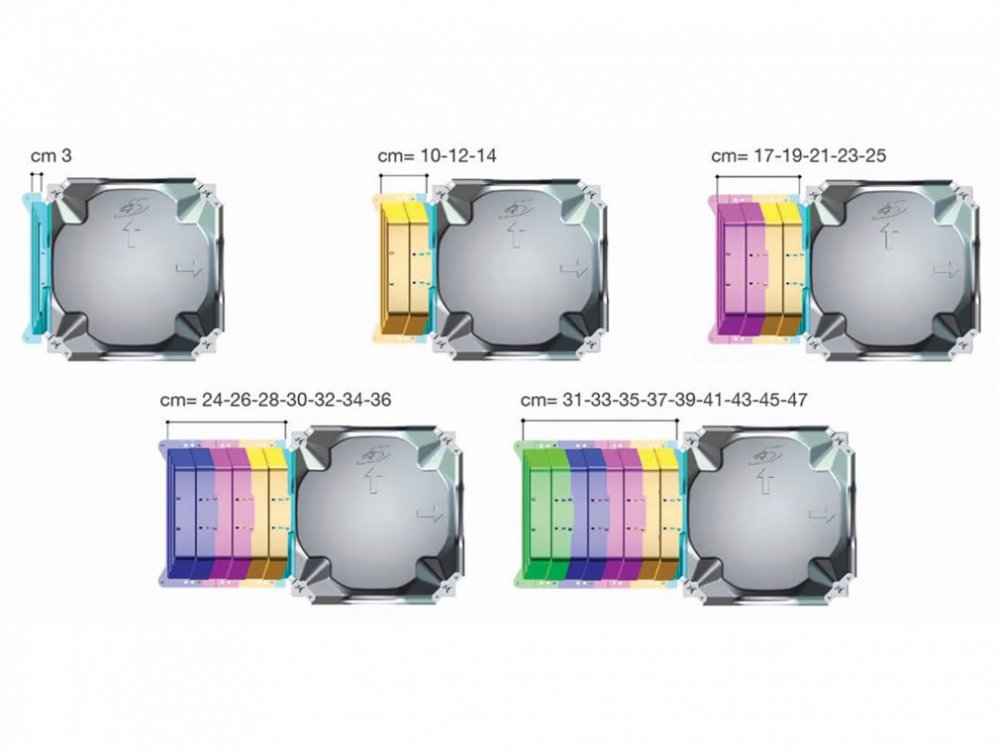

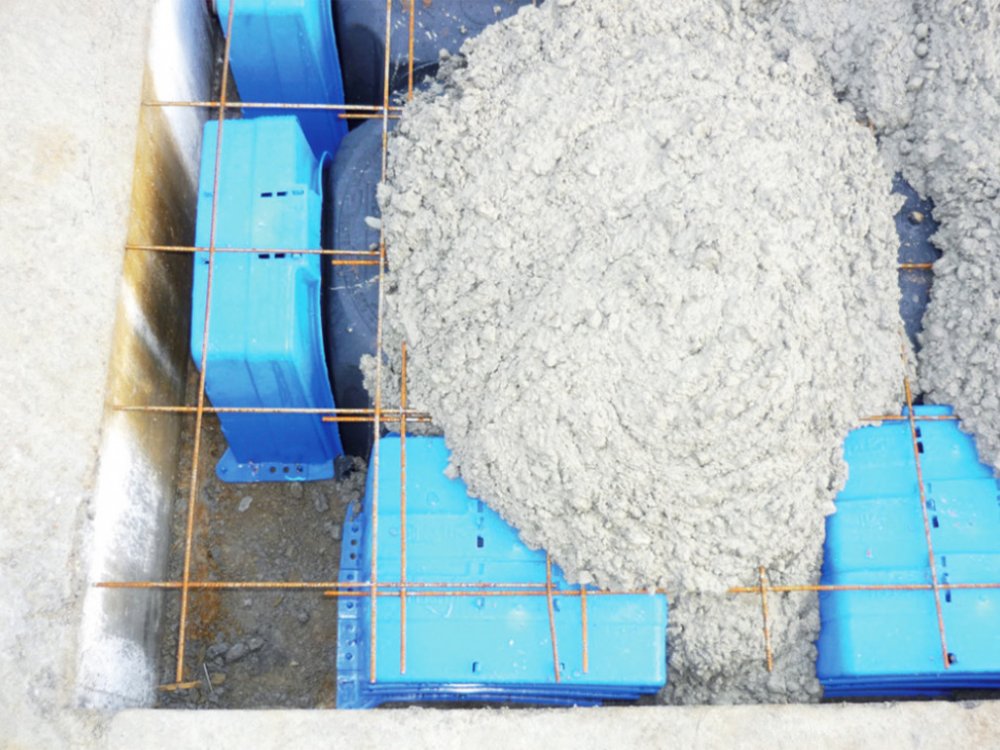

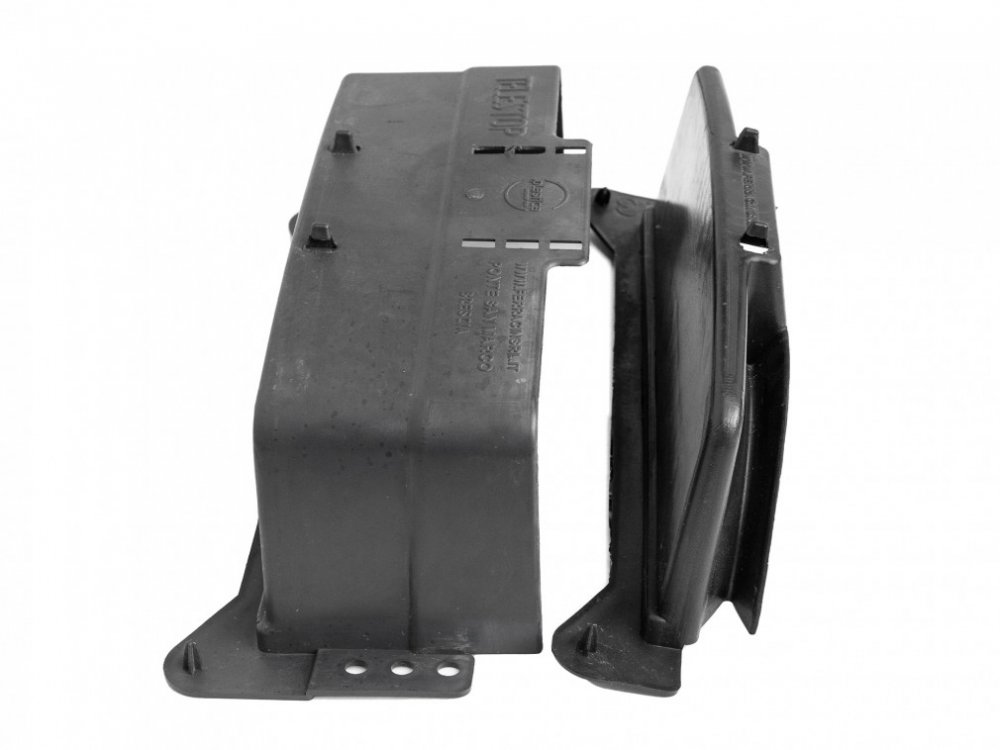

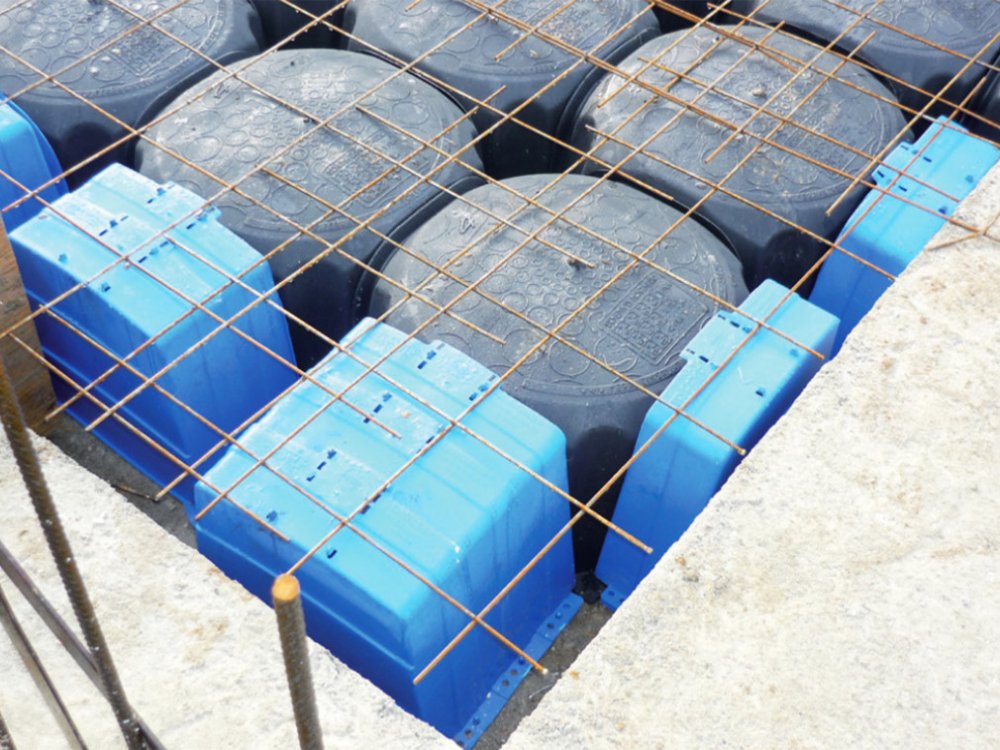

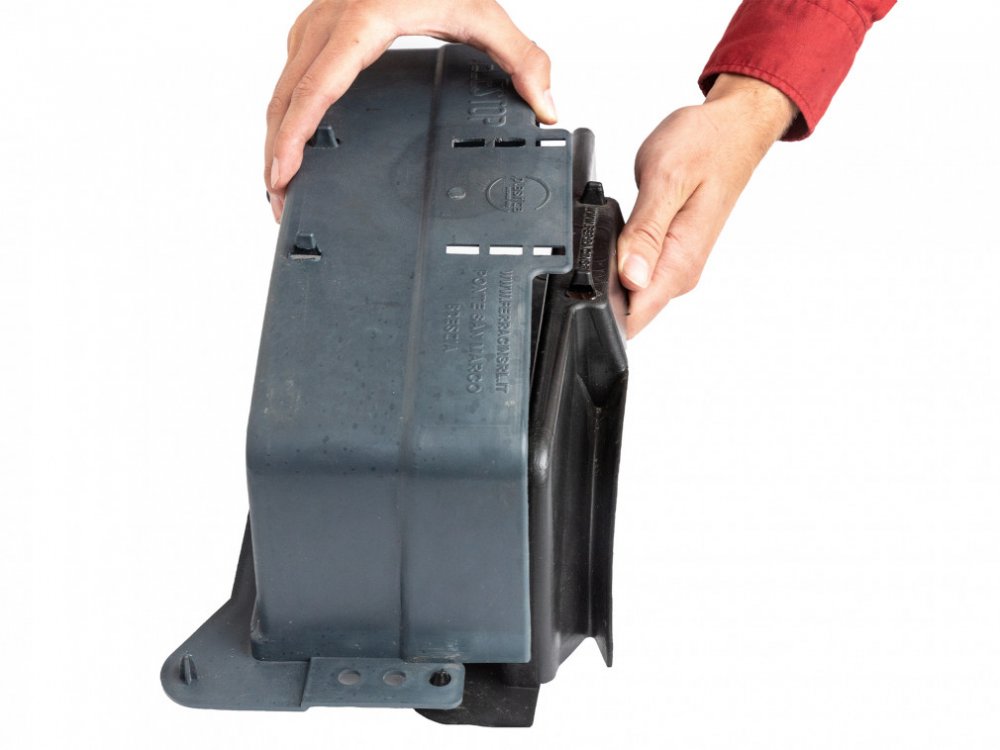

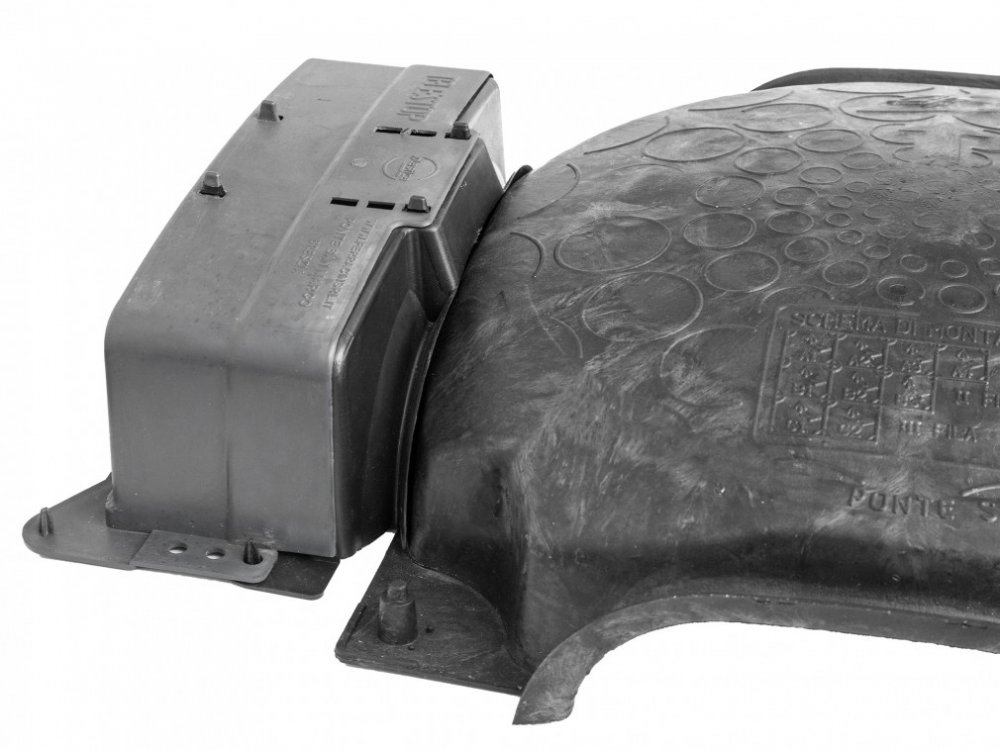

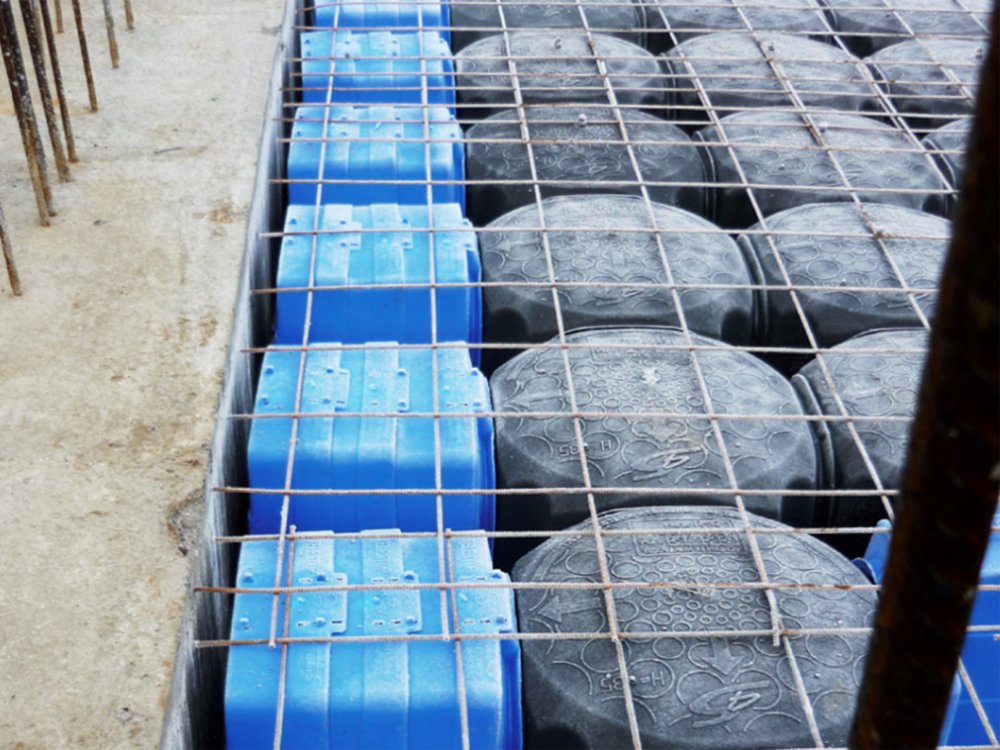

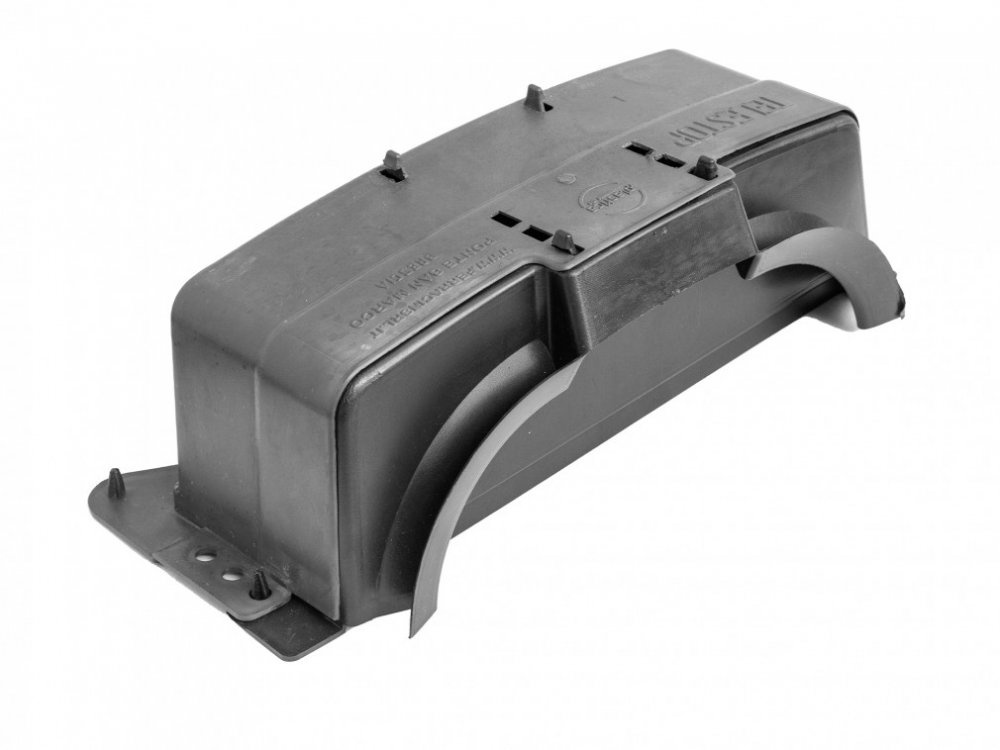

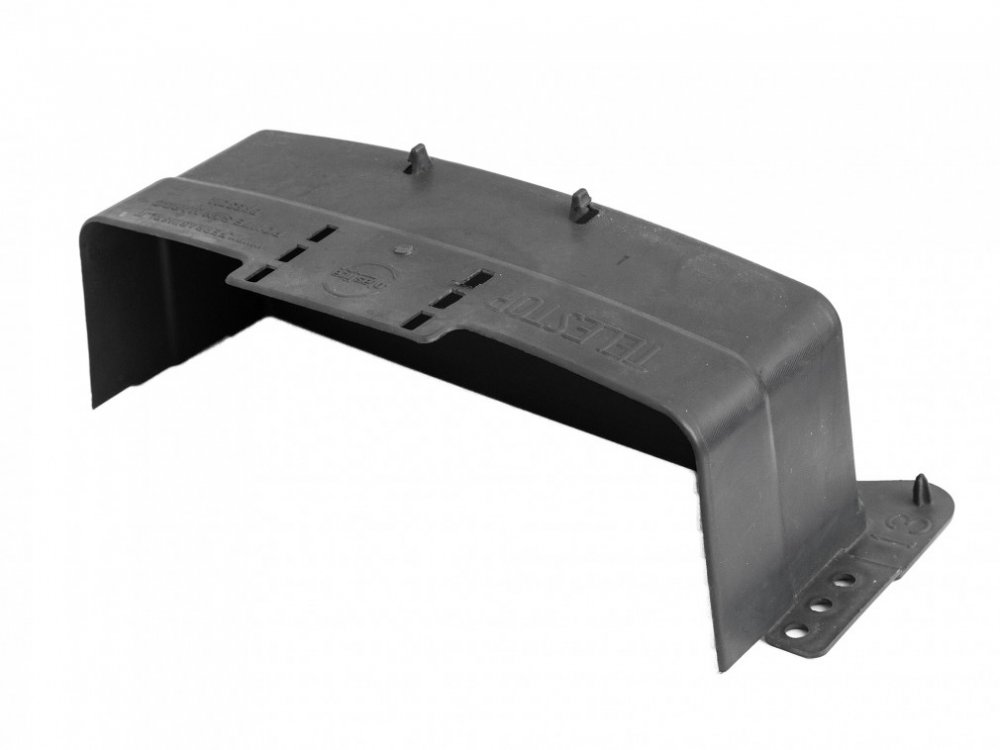

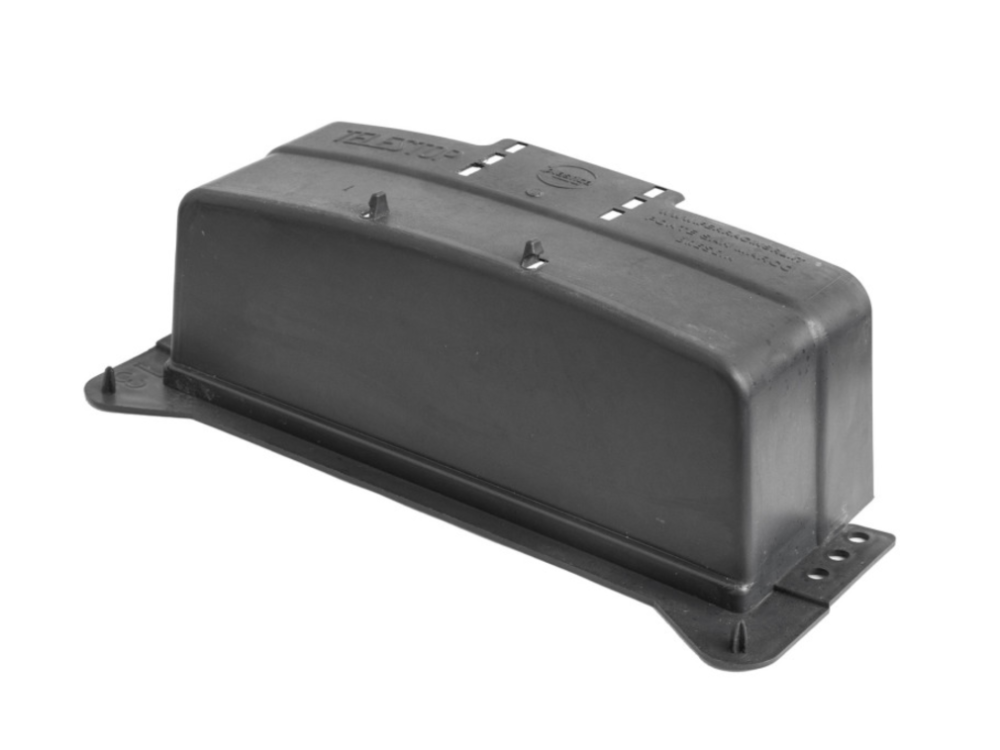

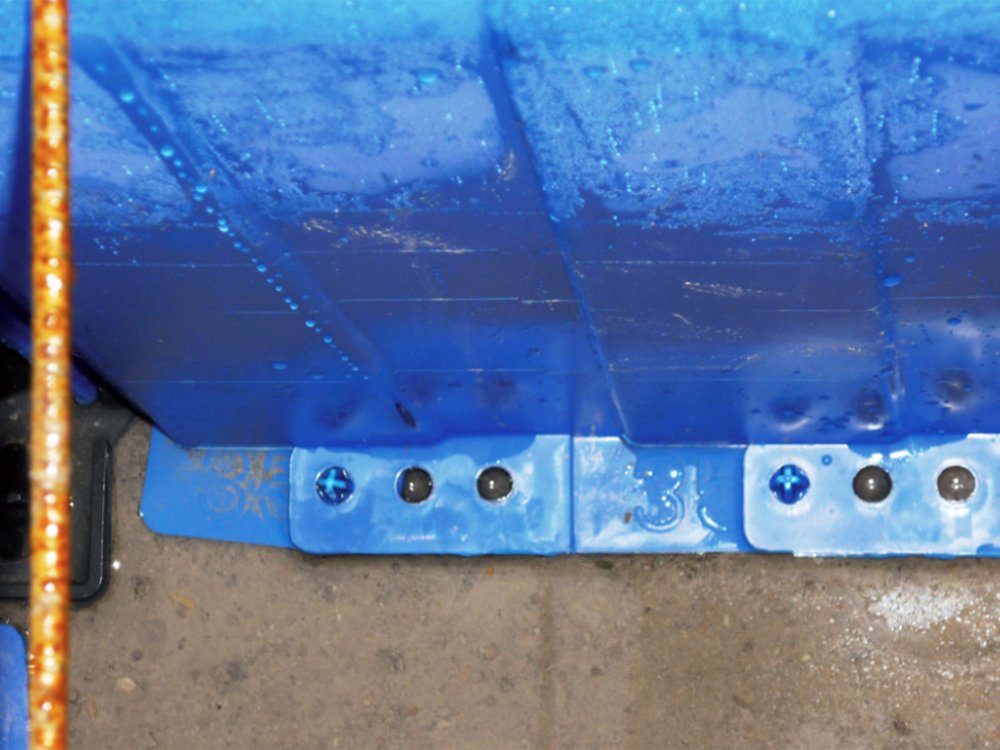

Prodlužovací díl ARCO je polypropylenový teleskopický nástavec k izolaci proti vlhkosti a radonu ARCO-TOP , který slouží k vyplnění prázdného prostoru vedle tvarovek. Usnadňuje a zrychluje pokládku izolace, jeho použitím se totiž eliminuje potřeba řezat tvarovky. Díky různým výškovým variantám, které pasují k jednotlivým tvarovkám, se snižuje i spotřeba stavebních materiálů . Každý použitý díl umožňuje prodloužení o 10, 12 či 14 cm dle způsobu připojení na ukončovací díl , který je pro pokládku nezbytný. Počet přidaných prodlužovacích dílů je neomezený, izolace se tak dá přizpůsobit téměř jakýmkoliv podmínkám. V kombinaci s tvarovkami a dalšími doplňky tvoří jedinečný systém k odvětrávání vlhkosti a radonu z interiérů budov. Přednosti Prodlužovacího dílu ARCO usnadňuje pokládku izolace snižuje spotřebu materiálu různé varianty Montáž Izolace proti vlhkosti a radonu Součástí izolačního systému jsou také doplňkové uzavírací a prodlužovací díly, které slouží k vyplnění volného prostoru vedle tvarovek . Ukončovací díl se používá k rozšíření či k napojení prodlužovacího dílu. Ten umožňuje prodloužení o 10, 12 či 14 cm podle způsobu připojení k ukončovacímu dílu, každý díl je totiž opatřen montážními otvory ve třech různých vzdálenostech. Na obrázku lze vidět schématické znázornění, světle modrou barvou je zvýrazněn ukončovací díl a každý další prodlužovací díl má jinou barvu. Do veškerého příslušentsví lze snadno vyříznout otvor pro správnou ventilaci. Nejdříve je potřeba připravit podloží (1) a betonový podklad (2), na který se pokládají vlastní tvarovky. Pro správnou funkci izolace je vhodné použít uzavírací profil ARCO (3) a vytvořit otvory pro větrání, které zajišťují stálou cirkulaci vzduchu. Otvor na severní stěně musí být umístěn co nejníže, na jižní pak výš. Poté se pokládají vlastní moduly ve směru zleva doprava a shora dolů (4). K dispozici jsou také prodlužovací a uzavírací díly , které se používají k vyplnění prostorů vedle modulů v případě, že nelze okamžitě použít uzavírací profil. Díky nim se nemusí tvarovky řezat, čímž se zkracuje doba pokládky. Následně se přes bednění položí kari síť (5), díky čemuž je vytvořena bezpečná pochozí plošina, která se poté zalévá betonem (6). Výpočet počtu tvarovek Moduly o rozměru 50 x 50 cm, svou plochou odpovídají 0,25 m2 a na pokládku 1 m2 jsou proto potřeba 4 kusy. Platí tedy jednoduchá rovnice: plocha x 4 = potřebný počet tvarovek. U variant H10 a H15, které mají rozměr 58 x 58 cm, je spotřeba 2,97 ks/m2. Rovnice tedy vypadá následovně: plocha x 2,97 = potřebný počet tvarovek. Prodlužovací díl ARCO Materiál polypropylen Prodloužení 10 cm / 12 cm / 14 cm Výška 13 - 55 cm
