- YQ U Profil s integrovanou tepelnou izolací
- Minimalizace tepelných mostů
- Jednoduché ztracené bednění monolitických konstrukcí
- Snadná a rychlá montáž
Specifikace
Výrobek slepený z pórobetonu a EPS grafit.
Norma/předpis
EN 771-4 Specifikace zdicích prvků
Popis výrobku a použití

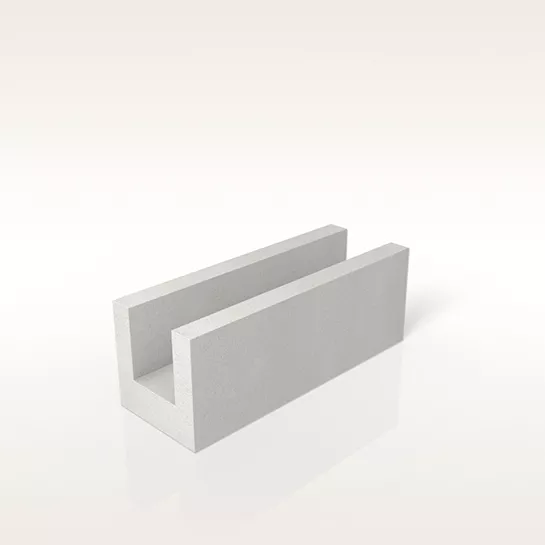

U profily jsou bednící prvky - ztracené bednění z pórobetonu. Jsou určeny ke zhotovení pozedních věnců, železobetonových překladů, průvlaků a sloupů. YQ U profily jsou opatřeny tepelnou izolací EPS.
Provedení
Hladké
Rozměrové tolerance
Délka, šířka: ± 1,5 mm, výška ± 1,0 mm
Zpracování
Věnce - U profily se zabudovávají stejně jako hladké tvárnice, tj. zdění na tenkovrstvé maltové lože, maltování ložných i styčných spar.
Překlady - U profily se „vyzdí“ na předem připravené montážní podepření - bednění, styčné spáry se plně maltují.
Uložení na zdivo - tenkovrstvé maltové lože 1 - 3 mm.
Malta
Ytong zdicí malta
Reakce na oheň
Třída A1 - nehořlavé
EN 13501-1
EPS: Třída E
Povrchové úpravy
Vnitřní omítky:
Ytong vnitřní omítka tepelněizolační s možností doplnění o Ytong stěrku hlazenou.
Sádrové a vápenosádrové omítky.
Keramické obklady:
Přímo na zdivo bez nutnosti předchozích úprav.
Vnější omítky:
Ytong vnější omítka tepelněizolační vyztužená výztužnou tkaninou nebo lehké omítky určené pro pórobeton, paropropustné a vodoodpudivé.
Doporučené vlastnosti: - objemová hmotnost cca 800 až 1200 kg/m3
- pevnost v tlaku 2 až 5 MPa
- pevnost v tahu za ohybu ≥ 0,5 MPa
- přilnavost ≥ 0,2 MPa
- nasákavost w ≤ 0,5 kg.m-2h-0,5
- faktor difúzního odporu µ ≤ 10, - dodržovat tloušťku vrstvy omítek doporučenou výrobcem
ETICS – dle doporučené skladby výrobce.
Důležitá upozornění
U profily nejsou nosné. Montážní podepření lze odstranit až po předepsané době - viz normy pro provádění betonových konstrukcí.
Základní údaje - YQ U Profily, U Profily
|
P4-500
| rozměry, š x v x d
| tloušťka stěny
t1 | tloušťka stěny
t2 | šířka výřezu
d | tloušťka dna
h1 | hloubka výřezu
h2 | expediční
hmotnost | kusů na
1 m’ |
|---|
| typ |
[mm] |
[mm] |
[mm] |
[mm] |
[mm] |
[mm] |
[kg/ks] |
[ks/m’] |
| U 375 |
375 x 249 x 599 |
75 |
75 |
225 |
75 |
174 |
21,0 |
1,67 |
| U 300 |
300 x 249 x 599 |
50 |
50 |
200 |
75 |
174 |
15,5 |
1,67 |
| U 250 |
250 x 249 x 599 |
50 |
50 |
150 |
75 |
174 |
14,0 |
1,67 |
| YQ U 225 |
225 × 249 × 599 |
50 |
75 |
100 |
75 |
174 |
8,5 |
3,33* |
| U 200 |
200 x 249 x 599 |
50 |
50 |
100 |
75 |
174 |
12,5 |
1,67 |
