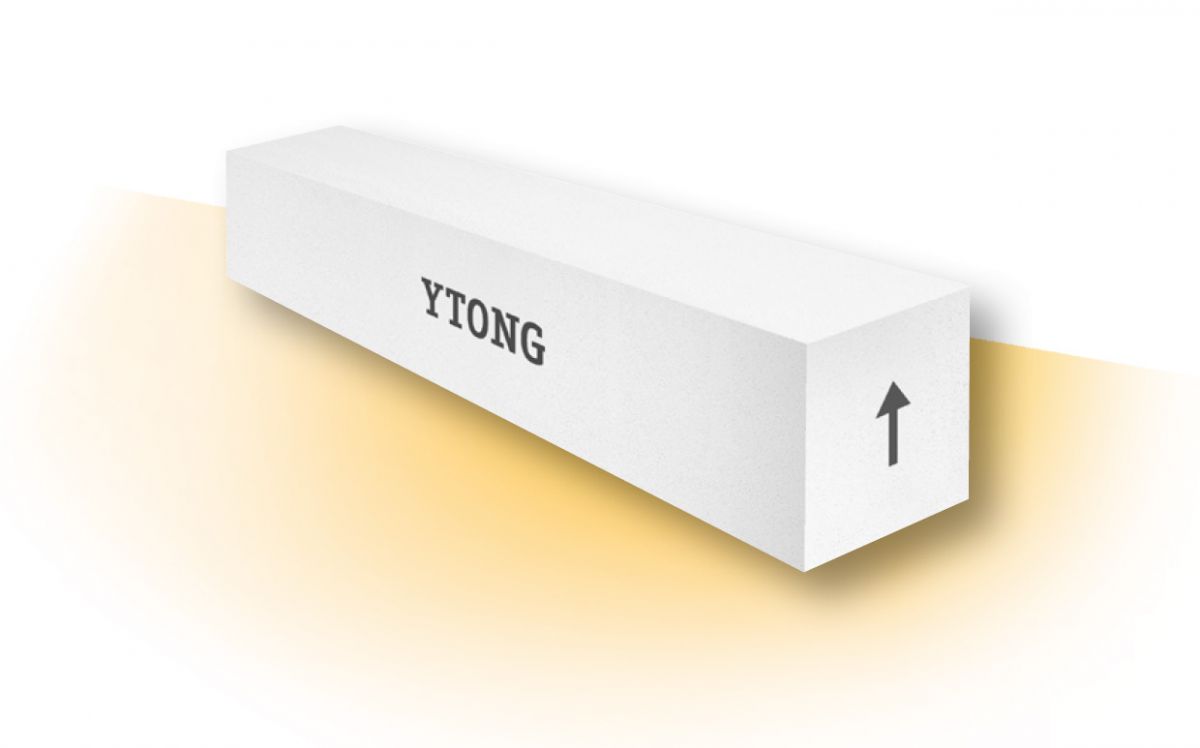

YTONG Nosný překlad 375x249x1500 mm

kliknutím zvětšíte

Kód:	10015276
Výrobce:
Cena s DPH:	4 604,51 CZK
bez DPH:	3 805,38 CZK
DPH:	21 %
Sleva celkem:	19 %
Původní cena s DPH:	5 684,58 CZK
Původní cena bez DPH:	4 698,00 CZK
Dostupnost:	na dotaz

Bal:	8 ks/pal
Platba:	956 kg

HRUBÁ STAVBA - Zdící materiály - YTONG - Nosné překlady

Nosné překlady

Okamžitá únosnost
Snadná a rychlá montáž
Minimalizace tepelných mostů
Nízká hmotnost, Vysoká přesnost
Omezení mokrého procesu
Výborná požární odolnost
Podklad pro povrchové úpravy shodný se zdivem

Specifikace

Pórobetonové prvky vyztužené betonářskou výztuží

Norma/předpis

EN 845-2 Překlady

Použití

Překlenutí otvorů v nosných a nenosných stěnách.

Provedení

Hladké

Rozměrové tolerance

Délka: ± 3 mm, šířka: ± 1,5 mm, výška ± 1,0 mm

Zpracování

Je zakázané překlady zkracovata jinak upravovat jejich průřezy. Jsou určeny k přímému zabudování. Při montáži je důležité dbát na správnou polohu zabudovaného překladu (šipky musí směřovat vzhůru). Potřebná menší světlost otvoruse dosáhne větším uložením překladu.Překlady se kladou do maltového lože, uložení musí být 250 mm (min. 200 mm) viz tabulka Základní údaje.

Malta

Ytong zdicí malta

Reakce na oheň

Třída A1 - nehořlavé
EN 13501-1

Důležitá upozornění

Použít se smí pouze produkty, které mají vlastnosti určené výrobcem a nejsou poškozené. Překlady se nesmí zkracovat ani upravovat jejich průřezy. Pro danou tloušťku zdiva a světlost otvoru je odpovídající typ překladu uveden v tabulce. Správná poloha překladů ve stavbě je dána šipkami v čelech překladů, tyto šipky musí směřovat vzhůru.

Povrchové úpravy

Vnitřní omítky:
Ytong vnitřní omítka tepelněizolační s možností doplnění o Ytong stěrku hlazenou.
Sádrové a vápenosádrové omítky.
Keramické obklady:
Přímo na zdivo bez nutnosti předchozích úprav.
Vnější omítky:
Ytong vnější omítka tepelněizolační vyztužená výztužnou tkaninou nebo lehké omítky určené pro pórobeton, paropropustné a vodoodpudivé.
Doporučené vlastnosti: - objemová hmotnost cca 800 až 1200 kg/m³
- pevnost v tlaku 2 až 5 MPa
- pevnost v tahu za ohybu ≥ 0,5 MPa
- přilnavost ≥ 0,2 MPa
- nasákavost w ≤ 0,5 kg.m^-2h^-0,5
- faktor difúzního odporu µ ≤ 10, - dodržovat tloušťku vrstvy omítek doporučenou výrobcem
ETICS – dle doporučené skladby výrobce.

Technické vlastnosti


Technické vlastnosti - nosné překlady
vlastnosti materiálu:	jednotka	P4,4-600
Max. průměrná objemová hmotnost v suchém stavu (EN 772-13)	[kg/m³]	600
Normalizovaná pevnost zdicích prvků f_b	[N/mm²]	5,0
Deklarovaná hodnota tepelné vodivosti λ_10,DRY	[W/mK]	0,160
Návrhová hodnota tepelné vodivosti λ_U	[W/m.K]	0,176
Faktor difúzního odporu µ (EN 1745)	-	5/10
Měrná tepelná kapacita c (EN 1745)	[kJ/kg.K]	1050
Součinitel tepelného přetvoření α_b	1/K	7,5.10^-6
Vlhkost přetvoření ε	[mm/m]	≤ 0,20
Přídržnost	[N/mm²]	0,3
Modul pružnosti E_b	[N/mm²]	2250

Základní údaje

Základní údaje - nosné překlady
výrobek	rozměry š × v × d	max. světlost otvoru	min. úložná délka	expe diční hmotnost	požární odolnost	návrhová hodnota ohybového momentu M_Rd	návrhová hodnota únosnosti ve smyku V_Rd	návrhová hodnota rovnoměrného zatížení včetně vlastní tíhy překladu q_d	průhyb od návrhového rovnoměrného zatížení q_d w_qd
[typ]	[mm]	[mm]	[mm]	[kg]	[min]	[kN/m]	[kN]	[kN/m]	[mm]
NOP 375-1300	375×249×1300	900	200	101	R60	5,56	36,69	41,0	0,6
NOP 375-1500	375×249×1500	1100	200	117	R60	5,56	36,16	29,2	0,8
NOP 375-1750	375×249×1750	1350	200	137	R60	11,51	34,38	41,8	2,3
NOP 375-2000	375×249×2000	1600	200	156	R60	15,55	39,18	41,4	3,9
NOP 375-2250	375×249×2250	1800	225	176	R60	19,49	37,25	38,2	5,8
NOP 375-2500	375×249×2500	2000	250	196	R60	19,49	36,54	32,2	7,9
NOP 300-1300	300×249×1300	900	200	81	R60	5,47	33,18	40,5	0,7
NOP 300-1500	300×249×1500	1100	200	94	R60	5,47	32,68	28,8	1,0
NOP 300-1750	300×249×1750	1350	200	109	R60	9,16	31,15	33,3	2,2
NOP 300-2000	300×249×2000	1600	200	125	R60	12,47	35,29	33,2	3,7
NOP 300-2250	300×249×2250	1800	225	141	R60	18,63	31,76	32,5	5,9
NOP 300-2500	300×249×2500	2000	250	156	R60	18,63	31,14	28,3	8,3
NOP 250-1300	250×249×1300	900	200	68	R60	5,39	30,39	39,9	0,8
NOP 250-1500	250×249×1500	1100	200	78	R60	5,39	29,93	28,3	1,2
NOP 250-1750	250×249×1750	1350	200	91	R60	8,89	28,29	32,3	2,5
NOP 250-2000	250×249×2000	1600	200	104	R60	12,06	31,43	32,1	4,1
NOP 250-2250	250×249×2250	1800	225	117	R60	15,52	29,04	29,7	6,1
NOP 200-1300	200×249×1300	900	200	54	R60	5,27	26,96	39,1	1,0
NOP 200-1500	200×249×1500	1100	200	62	R60	5,27	26,53	27,7	1,4
NOP 200-1750	200×249×1750	1350	200	73	R60	8,50	24,95	30,9	2,8
NOP 200-2000	200×249×2000	1600	200	83	R60	12,31	26,09	30,1	4,5
